Description
Πλήρως βυθιζόμενη, πολυβάθμια υποβρύχια αντλία αυτόνομης εξαέρωσης με στάνταρ ποτήρι αναρρόφησης για βυθισμένη εγκατάσταση πάνω από το δάπεδο δοχείου/στέρνας.
Για άντληση καθαρού νερού από δεξαμενές, στέρνες ή πηγάδια βάθους μέχρι 17 m. Όλα τα μέρη που έρχονται σε επαφή με το υγρό είναι ανθεκτικά στη διάβρωση.
Αντλία τριφασικού τύπου εναλλασσόμενου ρεύματος.
Περιεχόμενο παράδοσης
Αντλία με καλώδιο σύνδεσης 20 m και με ελεύθερο άκρο καλωδίου
Σχοινί ασφαλείας από πολυπροπυλένιο (20 m, Øm 5 mm)
Οδηγίες εγκατάστασης και λειτουργίας
ΕΙΔΟΠΟΙΗΣΗ
Η λειτουργία της αντλίας χρειάζεται κατάλληλο ηλεκτρικό πίνακα ως παρελκόμενο.
ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ
Στοιχεία λειτουργίας
Μανομετρικό μέγ. Hmax 86,9 m
Μονάδα
Σύνδεση σωλήνα στην κατάθλιψη DNd Rp 1¼
Μέγιστη πίεση λειτουργίας p 10,0 bar
Μέγιστη περιεκτικότητα σε άμμο 50 g/m³
Βαθμός προστασίας κινητήρα IP68
Μέγιστο ύψος βύθισης 17 m
Ελάχ. θερμοκρασία υγρού Tmin 5 °C
Μέγ. θερμοκρασία υγρού Tmax 40 °C
Καθαρό βάρος περ. m 18,5 kg
Μέγ. διάμετρος Dmax 129 mm
Στοιχεία κινητήρα
Κατασκευαστικός τύπος κινητήρα Υποβρύχιος κινητήρας
Ηλεκτρική σύνδεση 3~400 V, 50 Hz
Ονομαστική ισχύς P2 1,1 kW
Ονομαστική ταχύτητα n 2810 1/min
Ονομαστικό ρεύμα IN 2,7 A
Τρόπος ενεργοποίησης Απευθείας Online (DOL)
Μέγ. συχνότητα εκκινήσεων t 40 1/h
Διάμετρος κινητήρα DM 127 mm
Καλώδιο
Μήκος καλωδίου σύνδεσης L 20 m
Διατομή καλωδίου 4G1 mm²
Υλικά
Κέλυφος αντλίας Ανοξείδωτος χάλυβας
Υλικό κινητήρα Ανοξείδωτος χάλυβας
Άξονας Ανοξείδωτος χάλυβας
Πτερωτή Ανοξείδωτος χάλυβας
Πληροφορίες για τοποθετήσεις παραγγελίας
Καθαρό βάρος περ. m 18,5 kg
Κατασκευαστής Wilo
Ονομασία προϊόντος Sub TWI 5-308DM
Κωδικός 4104124
ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
Υδραυλικά στοιχεία
Μέγιστη πίεση λειτουργίας PN 10 bar
Μέγιστη περιεκτικότητα σε άμμο 50 g/m³
Μέγιστο ύψος βύθισης 17 m
Ελάχ. θερμοκρασία υγρού Tmin 5 °C
Μέγ. θερμοκρασία υγρού Tmax 40 °C
Στοιχεία κινητήρα
Ηλεκτρική σύνδεση 3~400 V, 50 Hz
Ονομαστική ισχύς P2 1,1 kW
Ονομαστική ταχύτητα n 2810 1/min
Ονομαστικό ρεύμα IN 2,7 A
Ρεύμα εκκίνησης I 0 A
Τρόπος ενεργοποίησης Απευθείας Online (DOL)
Συντελεστής ισχύος cos φ100 0,80
Μέγ. συχνότητα εκκινήσεων t 40 1/h
Βαθμός προστασίας κινητήρα IP68
Διάμετρος κινητήρα DM 127 mm
Καλώδιο
Μήκος καλωδίου σύνδεσης L 20 m
Διατομή καλωδίου 4G1 mm²
Υλικά
Κέλυφος αντλίας Ανοξείδωτος χάλυβας
Πτερωτή Ανοξείδωτος χάλυβας
Άξονας Ανοξείδωτος χάλυβας
Υλικό κινητήρα Ανοξείδωτος χάλυβας

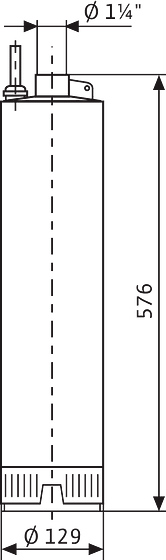

Διαστάσεις εγκατάστασης
Σύνδεση σωλήνα στην κατάθλιψη DNd Rp 1¼
