Περιγραφή
Πλήρως εμβαπτιζόμενη αντλία με κοπτήρες για σταθερή και φορητή υγρή εγκατάσταση εντός φρεατίου σε διακοπτόμενη λειτουργία.
Για άντληση σε βιομηχανικές περιοχές:
Λύματα με περιττώματα
Ακάθαρτα ύδατα (με μικρές ποσότητες άμμου)
Άντληση λυμάτων κατά 12050
Οι αντλίες ικανοποιούν τις απαιτήσεις κατά EN 12050-1.
Υποβρύχια αντλία με ακτινικό κοπτήρα με διπλό διατμητικό αποτέλεσμα. Οριζόντια στόμιο κατάθλιψης με φλάντζα και σύνδεση οβάλ. Περίβλημα υδραυλικού συστήματος και πτερωτή από φαιό χυτοσίδηρο, κοπτήρας από σκληρυμένο ατσάλι κοπής. Ψυχόμενος από το περιβάλλον 1~ κινητήρας με αυτόματη θερμική επιτήρηση κινητήρα. Θάλαμος στεγανοποίησης πληρωμένος με λάδι με δύο μηχανικούς στυπιοθλίπτες. Περίβλημα κινητήρα από ανοξείδωτο χάλυβα. Λυόμενο καλώδιο σύνδεσης με κουτί πυκνωτή και βύσμα (CEE 7/7). Η αντλία δεν επιτρέπεται να χρησιμοποιείται σε περιοχές με επικινδυνότητα έκρηξης.
ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ
Στοιχεία λειτουργίας
Δεδομένα προϊόντων
Τύπος υδραυλικού τμήματος Δικάναλη πτερωτή με κοπτήρα
Μέγιστη πίεση λειτουργίας PN 3 bar
Μέγιστο ύψος βύθισης 7 m
θερμοκρασία υγρού T 3 °C
Στοιχεία κινητήρα
Κατασκευαστικός τύπος κινητήρα Υποβρύχιος κινητήρας – ψυχόμενος από το περιβάλλον
Ηλεκτρική σύνδεση 1~230 V, 50 Hz
Ανοχή τάσης ±10 %
Συντελεστής ισχύος cos φ100 0,99
Ονομαστική ισχύς P2 1,1 kW
Απορροφώμενη ισχύς P1 max 1,55 kW
Ονομαστικό ρεύμα IN 6,8 A
Ρεύμα εκκίνησης I 36 A
Τρόπος ενεργοποίησης Απευθείας Online (DOL)
Αριθμός πόλων 2
Ονομαστική ταχύτητα n 2841 1/min
Μέγ. συχνότητα εκκινήσεων t 60 1/h
Κατηγορία μόνωσης F
Βαθμός προστασίας IP68
Τρόπος λειτουργίας (βυθιζόμενο) S1
Τρόπος λειτουργίας (αναδυόμενος)
S2-15 λεπ.
S3-10%
Καλώδιο
Μήκος καλωδίου σύνδεσης L 10 m
Τύπος καλωδίου H07RN-F
Διατομή καλωδίου 3G1 mm²
Φις σύνδεσης CEE7/7 (Σούκο)
Είδος του καλωδίου σύνδεσης Λυόμενο
Εξοπλισμός/λειτουργία
Πλωτηροδιακόπτης όχι
Θρυματιστής ναι
Είδος προστασίας από έκρηξη –
Προστασία κινητήρα Διμεταλλικός
Ανίχνευση διαρροής κινητήρα όχι
Ανίχνευση διαρροής θαλάμου στεγανοποίησης Προαιρετικά
Ανίχνευση διαρροής θαλάμου διαρροής όχι
Υλικά
Κέλυφος αντλίας Φαιός χυτοσίδηρος
Πτερωτή Φαιός χυτοσίδηρος
Άξονας Ανοξείδωτος χάλυβας
Υλικό στεγανοποιητικού στην αντλία QQPGG
Υλικό στεγανοποιητικού στην πλευρά του κινητήρα NBR
Υλικό στεγανοποιητικού NBR
Υλικό κινητήρα Ανοξείδωτος χάλυβας

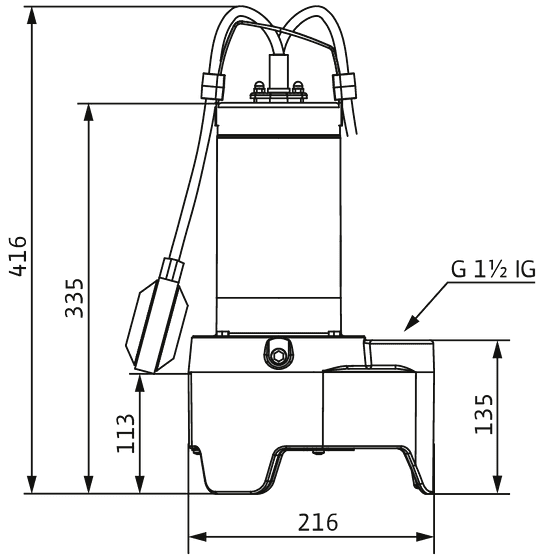

Διαστάσεις εγκατάστασης
Σύνδεση σωλήνα στην πλευρά αναρρόφησης DNs –
Σύνδεση σωλήνα στην κατάθλιψη DNd DN 32/40
Πληροφορίες για τοποθετήσεις παραγγελίας
Κατασκευαστής Wilo
Ονομασία προϊόντος Rexa FIT-S03-112A/21M011-523/P
Καθαρό βάρος περ. m 32 kg
Κωδικός 6098141
ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
Υδραυλικά στοιχεία
Μέγιστη πίεση λειτουργίας p 3,08 bar
Στόμιο κατάθλιψης DN 32/40
Ελεύθερο πέρασμα στερεών του υδραυλικού συστήματος 10 mm
Τύπος υδραυλικού τμήματος Δικάναλη πτερωτή με κοπτήρα
Μέγιστο ύψος βύθισης 7 m
Μανομετρικό μέγ. Hmax 28,0 m
Ταχύτητα ροής μέγ. Qmax 18,5 m³/h
Ελάχ. θερμοκρασία υγρού Tmin 3 °C
Μέγ. θερμοκρασία υγρού Tmax 40 °C
Θερμοκρασία περιβάλλοντος ελάχ. Tmin 3 °C
Μέγ. θερμοκρασία περιβάλλοντος Tmax 40 °C
Στοιχεία κινητήρα
Τύπος S 11.L-11/EAD1-2-M 1,1kW
Ηλεκτρική σύνδεση 1~230 V, 50 Hz
Ανοχή τάσης ±10 %
Ονομαστική ισχύς P2 1,1 kW
Απορροφώμενη ισχύς P1 max 1,55 kW
Ονομαστικό ρεύμα IN 6,8 A
Ρεύμα εκκίνησης I 36 A
Τρόπος λειτουργίας (βυθιζόμενο) S1
Τρόπος λειτουργίας (αναδυόμενος) S2-15 λεπ.
Ονομαστική ταχύτητα n 2841 1/min
Συντελεστής ισχύος cos φ100 0,99
Τρόπος ενεργοποίησης Απευθείας Online (DOL)
Αριθμός πόλων 2
Μέγ. συχνότητα εκκινήσεων t 60 1/h
Κατηγορία μόνωσης F
Βαθμός προστασίας κινητήρα IP68
Καλώδιο
Μήκος καλωδίου σύνδεσης L 10 m
Τύπος καλωδίου H07RN-F
Διατομή καλωδίου 3G1 mm²
Είδος του καλωδίου σύνδεσης Λυόμενο
Εξοπλισμός/λειτουργία
Φις σύνδεσης CEE7/7 (Σούκο)
Πλωτηροδιακόπτης όχι
Θρυματιστής ναι
Είδος προστασίας από έκρηξη –
Προστασία κινητήρα Διμεταλλικός
Ανίχνευση διαρροής κινητήρα όχι
Ανίχνευση διαρροής θαλάμου στεγανοποίησης Προαιρετικά
Ανίχνευση διαρροής θαλάμου διαρροής όχι
Υλικά
Κέλυφος αντλίας Φαιός χυτοσίδηρος
Πτερωτή Φαιός χυτοσίδηρος
Άξονας Ανοξείδωτος χάλυβας
Υλικό στεγανοποιητικού στην αντλία Καρβίδιο πυριτίου
Υλικό στεγανοποιητικού NBR
Υλικό κινητήρα Ανοξείδωτος χάλυβας
Διαστάσεις εγκατάστασης
Σύνδεση Είσοδος –
Σύνδεση Έξοδος DN 32/40
