645.00

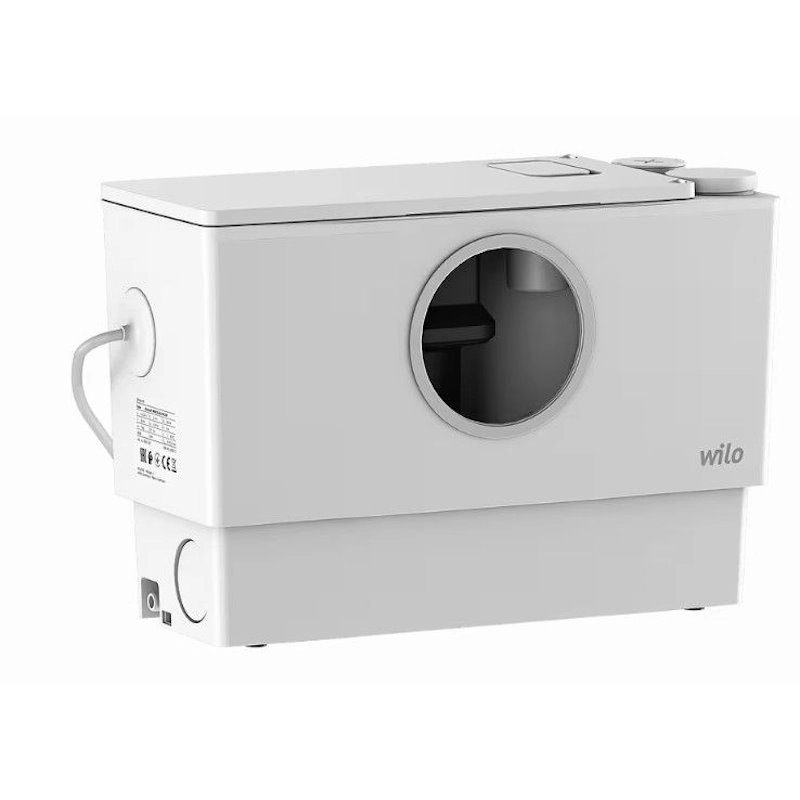

WILO ΣΥΓΚΡΟΤΗΜΑ ΑΝΤΛΗΣΗΣ ΛΥΜΑΤΩΝ DRAINLIFT MINI3-XS/WC-EF 6095128

Παρακαλούμε πριν την παραγγελία σας επικοινωνήστε μαζί μας τηλεφωνικά ή μέσω e-mail για έλεγχο διαθεσιμότητας.

Description

Τεχνική περιγραφή

Συμπαγής και έτοιμη για σύνδεση μονάδα ανύψωσης για τα ακάθαρτα ύδατα νιπτήρων, ντουζιέρας και WC.

Υγρό
Για την συλλογή και την άντληση σε οικιακές περιοχές:
• Λύματα με περιττώματα

Άντληση λυμάτων κατά 12050
Η μονάδα άντλησης λυμάτων πληροί τις απαιτήσεις του προτύπου EN 12050-3.
Σε εγκαταστάσεις κατά 12050-3 τηρείτε τα εξής:
• Όλα τα συνδεδεμένα μέρη αποστράγγισης είναι εγκαταστημένα στον ίδιο χώρο.
• Επάνω από το επίπεδο επιστροφής (αποβλήτων) υπάρχει μια ακόμη τουαλέτα.

Σχεδιασμός
Συμπαγής, έτοιμη για σύνδεση και πλήρως εμβαπτιζόμενη μονάδα άντλησης λυμάτων με υποβρύχια αντλία. Η υποβρύχια αντλία διαθέτει περιστρεφόμενο πτερύγιο. Το πτερύγιο κατακερματίζει αξιόπιστα τα περιττώματα στα λύματα. Η καταγραφή στάθμης εξασφαλίζεται με έναν κατακόρυφο πλωτηροδιακόπτη. Η εξαέρωση είναι ενσωματωμένη στο καπάκι και διαθέτει φίλτρο ενεργού άνθρακα.
Διατίθενται έως πέντε συνδέσεις:
• 1x στόμιο εισόδου 40 mm (DN 40), χωρίς βαλβίδα αντεπιστροφής, διαμορφωμένο προς τα επάνω, σφραγισμένο από το εργοστάσιο.
• 2x στόμια εισόδου 40/50 mm (DN 40/50), με βαλβίδα αντεπιστροφής, διαμορφωμένα οριζόντια προς τα αριστερά και προς τα δεξιά, ανοικτά από το εργοστάσιο.
• 1x σύνδεση τουαλέτας 110 mm (DN 110), διαμορφωμένη προς τα εμπρός, ανοικτή από το εργοστάσιο. − Η σύνδεση WC μπορεί κατά περίπτωση να διαμορφωθεί οριζόντια προς τα δεξιά. Το αντίστοιχο στόμιο είναι σφραγισμένο από το εργοστάσιο.
• 1x σύνδεση κατάθλιψης 32/40 mm (DN 32/40), με βαλβίδα αντεπιστροφής, διαμορφωμένη προς τα επάνω, ανοικτή από το εργοστάσιο.

Περιεχόμενο παράδοσης
• 1x κολάρο για σωλήνα HT DN 32/40 (32/40 mm)
• 2x σφιγκτήρες εύκαμπτου σωλήνα 32-50 mm
• 1x κολάρο για σωλήνα HT DN 110 (110 mm)
• 1x δακτύλιος σύσφιξης
• 1x σφιγκτήρας εύκαμπτου σωλήνα 110-130 mm
• 2x συνδέσεις προσαγωγής DN 50 (50 mm)
• 2x κολάρα για σωλήνα HT DN 40/50 (40/50 mm)
• 2x Βαλβίδες αντεπιστροφής
• 2x σφιγκτήρες σωλήνα 50-70 mm
• 2x σφιγκτήρες εύκαμπτου σωλήνα 32-50 mm
• 2x τάπες
• 6x δακτύλιοι κυκλικής διατομής
• Στερέωση δαπέδου (ασφάλεια έναντι άνωσης): 2x γωνίες στερέωσης με βίδες και ούπατ
• Οδηγίες εγκατάστασης και λειτουργίας

Στοιχεία λειτουργίας
Επιτρεπόμενο πεδίο εφαρμογής
Θερμοκρασία υγρού T 3 °C
Μέγιστη θερμοκρασία υγρού, για λίγο έως 5 λεπτά T 75 °C
θερμοκρασία περιβάλλοντος T 3 °C
Μέγιστη πίεση λειτουργίας PN 1 bar
Μέγιστος ενεργός όγκος V 2,2 l

Στοιχεία κινητήρα
Ηλεκτρική σύνδεση 1~230 V, 50 Hz
Ανοχή τάσης ±10 %
Ονομαστική ισχύς P2 0,42 kW
Ονομαστική ταχύτητα n 2800 1/min
Ονομαστικό ρεύμα IN 3,4 A
Κατηγορία μόνωσης F
Βαθμός προστασίας κινητήρα IP68
Μέγ. συχνότητα εκκινήσεων t 20 1/h

Υλικά
Υλικό δοχείου ABS
Κέλυφος αντλίας PP-GF20
Πτερωτή PP-GF20

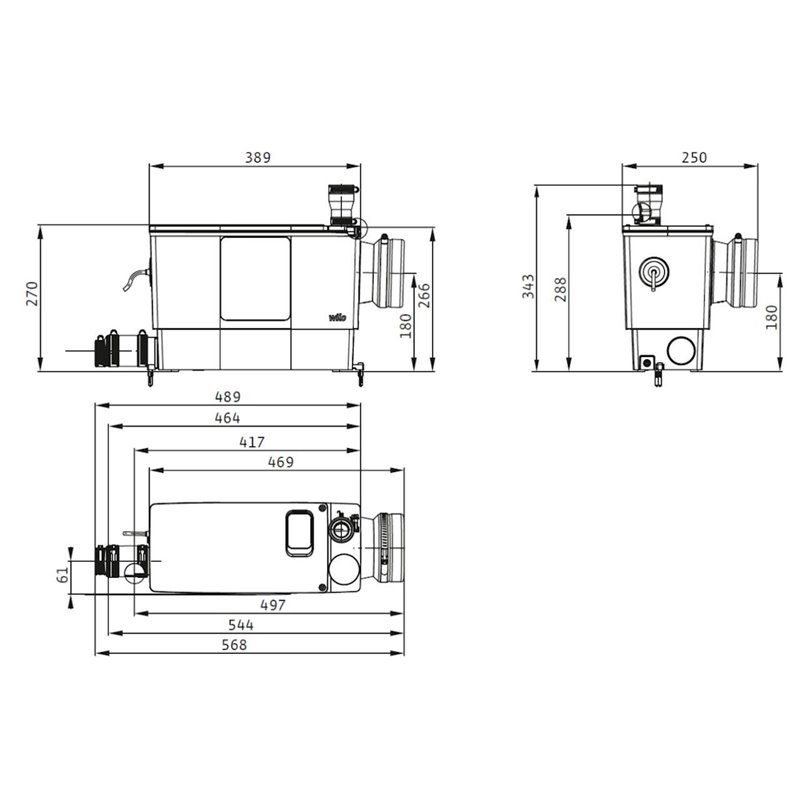

Διαστάσεις εγκατάστασης
Σύνδεση σωλήνα στην πλευρά αναρρόφησης DN 40 (40 mm)
Σύνδεση σωλήνα στην κατάθλιψη DN 32 (32 mm)
Πληροφορίες για τοποθετήσεις παραγγελίας
Κατασκευαστής Wilo
Ονομασία προϊόντος DrainLift MINI3-XS/WC-EF
Καθαρό βάρος περ. m 7,5 kg
Κωδικός 6095128

Υδραυλικά στοιχεία
Μέγιστη πίεση λειτουργίας PN 1 bar
Ελάχ. θερμοκρασία υγρού Tmin 3 °C
Μέγ. θερμοκρασία υγρού Tmax 40 °C
Θερμοκρασία περιβάλλοντος ελάχ. Tmin 3 °C
Μέγ. θερμοκρασία περιβάλλοντος Tmax 40 °C
Μέγιστη θερμοκρασία υγρού, για λίγο έως 5 λεπτά T 75 °C
Βαθμός προστασίας IP44
στάθμη ηχητικής πίεσης 56,4
Μέγιστος ενεργός όγκος V 2,2 l
Θρυματιστής ναι

Στοιχεία κινητήρα
Ηλεκτρική σύνδεση 1~230 V, 50 Hz
Ονομαστικό ρεύμα IN 3,4 A
Φάση 1
Ονομαστική ταχύτητα n 2800 1/min
Αριθμός πόλων 2
Τρόπος ενεργοποίησης Απευθείας Online (DOL)
Μέγ. συχνότητα εκκινήσεων t 20 1/h
Απορροφώμενη ισχύς P1(Q=μέγ.) της επιλ. πτερωτής * αριθμός αντλιών P1 700 W
Τρόπος λειτουργίας (αναδυόμενος) S3-15%
Κατηγορία μόνωσης F

Υλικά
Κέλυφος αντλίας PP-GF20
Πτερωτή PP-GF20
Άξονας Ανοξείδωτος χάλυβας
Υλικό κινητήρα PPO/PA GF30

Διαστάσεις εγκατάστασης
Σύνδεση σωλήνα στην πλευρά αναρρόφησης DNs –
Σύνδεση σωλήνα στην κατάθλιψη DNd DN 32
